client-go架构

2022-03-07 约 2596 字预计阅读 6 分钟

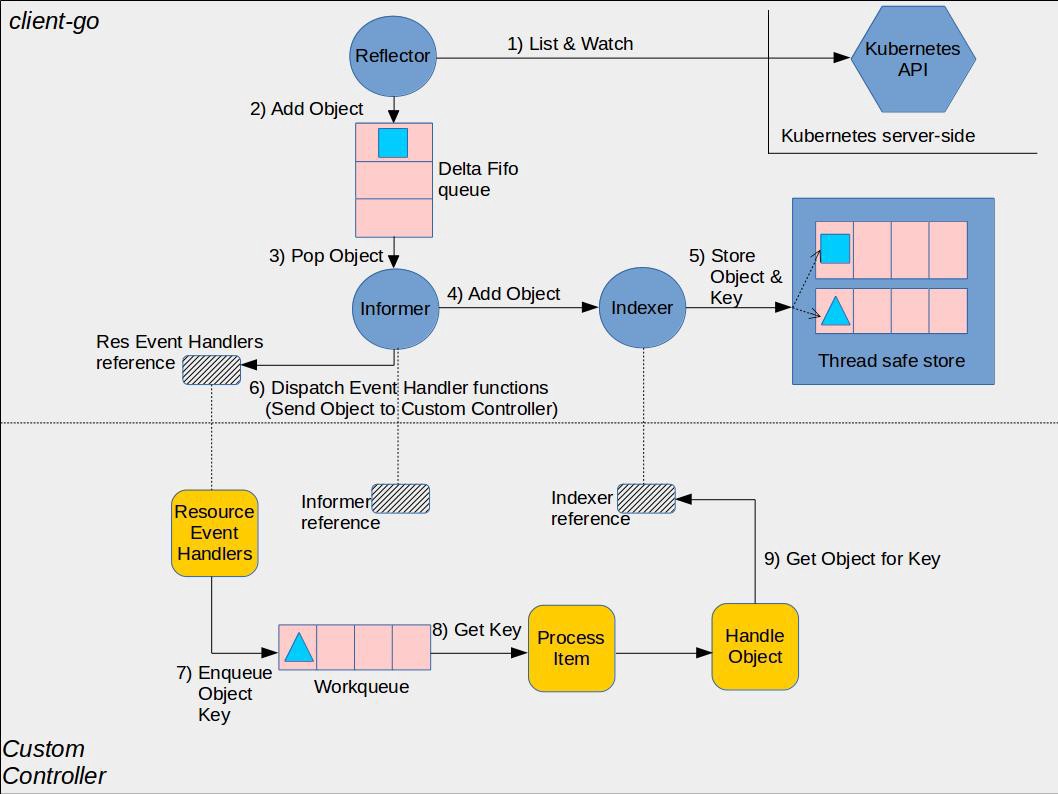

以下是client-go的官方架构图

一、Indexer

Indexer保存来自api-server的资源，使用list-watch方式来维护资源的增量变化。通过这种方式可以减少对api-server的访问，减少api-server端的压力。

Indexer继承Store接口，使用多个索引扩展Store并限制每个累加器仅保存当前对象(在Delete后为空)。

Store接口定义了对象的增删改查等方法。

而cache实现了Indexer接口，它定义了线程安全和key的序列化方法

1
2
3
4


type cache struct {
	cacheStorage ThreadSafeStore
	keyFunc KeyFunc
}

而ThreadSafeStore是一个允许对后台存储进行并发访问的接口，类似于Indexer，但是不需要知道如何从对象obj中取出key。

通过NewStore和NewIndexer初始化cache返回Store或Indexer指针。

indexer实际的对象存储在threadSafeMap中
indexers划分了不同类型的索引值(indexName，如namespace)，并按照索引类型进行索引(indexFunc，如MetaNamespaceIndexFunc)，得到符合该对象的索引键，一个对象在一个索引类型中可以有多个索引键
items的键值对保存了实际对象

以namespace为索引类型，

1、从indexers获取计算namespace的IndexFunc

2、用IndexFunc计算入参obj相关的所有namespaces，indeices中保存了所有namespaces下面的对象键，可以获取特定namespace下的对象键

3、在items中可以通过对象键得到对象

二、DeltaFIFO

DeltaFIFO是一个生产者-消费者队列，生产者为Reflector，消费者为Pop()方法。

DeltaFIFO实现了Queue和Store接口，使用Deltas保存对象状态的变更(Add/Delete/Update)，Deltas缓存了针对相同对象的多个状态变更信息，如Delta[0]存储了pod的更新，最老的状态变更为Oldest()，最新的状态变更为Newest。

其中knownObjects类型为KeyListerGetter，接口方法ListKeys和GetByKey也是Store接口中的方法，而实际上，knownObjects也是使用Store/Indexer来初始化的，也就是说可以通过ListKeys和GetByKey方法获取Store/Indexer中的对象键。

initialPopulationCount表示是否完成全量同步，在Replace增加，在Pop减少，当initialPopulationCount=0且populated=true表示Pop了所有的Replace添加到DeltaFIFO对象，populated用于判断是DeltaFIFO中是否为初始化状态(即没有处理过任何对象).

在NewSharedIndexInformer中初始化了sharedIndexInformer，用NewIndexer初始化Indexer，在Run方法中用s.indexer作为DeltaFIFO的knowObjects。

DeltaFIFO实现了Queue接口。

在list-watch的list步骤中，会调用Replace方法来对DeltaFIFO进行全量更新：

1、Sync所有DeltaFIFO中的对象，全部加入到DeltaFIFO中

2、如果knownObjects为空，则删除DeltaFIFO中不存在的对象，

3、如果knownObjects非空，获取knownObjects中不存在的对象，在DeltaFIFO删除

三、List-Watch

Lister用于获取某个资源的全量，Watcher用于获取某个资源的增量变化。

实际使用中Lister和Watcher都从apiServer获取资源信息，Lister一般用于首次获取某资源(如Pod)的全量信息，而Watcher用于持续获取该资源的增量变化信息。

在例子的workqueue可以看到调用NewListWatchFromClient的地方

1

podListWatcher := cache.NewListWatchFromClient(clientset.CoreV1().RESTClient(), "pods", v1.NamespaceDefault, fields.Everything())

而这个资源名称在k8s.io/api/core/v1/types.go中定义。

其中clientset中定义API group，这些都定义在client-go/kubernetes/typed中。

返回的RESTClient()返回值为Interface接口类型，封装了对资源的操作方法。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10


type Interface interface {
	GetRateLimiter() flowcontrol.RateLimiter
	Verb(verb string) *Request
	Post() *Request
	Put() *Request
	Patch(pt types.PatchType) *Request
	Get() *Request
	Delete() *Request
	APIVersion() schema.GroupVersion
}

而在List-Watch的List时就调用了Get方法。

四、Reflector

Reflector使用ListerWatcher获取资源，将其保存在store中，这里的store就是DeltaFIFO。

ListAndWatch在Reflector.Run启动，并以resyncPeriod周期性调度。

在List时获取资源的首个resourceVersion值，在Watch时获取资源的增量变化，然后将获取到的resourceVersion保存起来

五、WorkQueue

用于保存infromer中handler处理后的数据。

六、Controller

1
2
3
4
5
6


type controller struct {
	config         Config
	reflector      *Reflector
	reflectorMutex sync.RWMutex
	clock          clock.Clock
}

config中的Queue就是DeltaFIFO。

Controller定义了如何调度Reflector。

Controller的运行就是执行了Reflector.Run，相当于启动了一个DeltaFIFO的生产者，使用wait.Until启动一个消费者。

1
2
3


wg.StartWithChannel(stopCh, r.Run)

wait.Until(c.processLoop, time.Second, stopCh)

processLoop运行了DeltaFIFO.Pop方法，消费DeltaFIFO对象，如果运行失败会重新添加AddIfNotPresent。

七、ShareInformer

一个是启动了Controller，一个是注册了process的handler方法，run方法接受nextCh的值，将其作为参数传给handler处理，而pop将addCh中的元素传送给pendingNotifications，并读取元素，传给nextCh。

也就是说pop负责管理数据，run负责处理数据。

这个handler就是例子中写的AddFunc，UpdateFunc，DeleteFunc
